Hoe ondersteunen KTG hydraulische astrailers zwaar transport?

Wat is een heavy-duty trailer en wanneer heb je er een nodig?

EEN Zwaar uitgevoerde aanhangwagen is een getrokken of zelfrijdend transportplatform dat is ontworpen om ladingen te vervoeren die de capaciteit van standaard commerciële vrachttrailers overschrijden, doorgaans gedefinieerd als laadvermogens boven de 40 ton, met gespecialiseerde configuraties die tienduizenden tonnen bereiken voor de meest veeleisende industriële transportprojecten. Zwaar uitgevoerde aanhangwagens zijn de essentiële factor bij de aanleg van grootschalige infrastructuur, de uitvoering van olie- en gasprojecten, de installatie van energieopwekking, scheepswerfactiviteiten, vervanging van bruggen en verplaatsing van mijnbouwapparatuur in elke grote industriële economie.

De drie fundamentele categorieën aanhangwagens die in het zwaar transport worden gebruikt, zijn: conventionele getrokken aanhangwagens (getrokken door een krachtbron op vaste koppelpunten), hydraulische platformaanhangwagens (met individueel aangestuurde hydraulisch geveerde assen die de lading nivelleren, ongeacht het wegdek), en zelfrijdende modulaire transporters (SPMT), die hun eigen kracht en besturing integreren in een modulair platform dat onafhankelijk van een externe trekker kan werken. Elk type heeft verschillende belastingskarakteristieken, omstandigheden voor toegang tot de locatie en operationele vereisten, en een onjuiste keuze tussen deze twee resulteert in onveilig transport of aanzienlijke overbesteding van capaciteit die niet nodig is voor de taak.

Voor kopers, projectmanagers en logistieke ingenieurs in het Midden-Oosten en wereldwijd is het begrijpen van de specifieke prestatieparameters van hydraulische aslijntrailers zoals de KTG-3-, KTG-4-, KTG-5- en KTG-6-serie essentieel voor correcte uitrustingsspecificaties bij zware transportcontracten waarbij laadgewichten, aslasten en wegclassificaties zowel de wettelijke als praktische grenzen bepalen van wat kan worden vervoerd op publieke en private infrastructuur.

Wat zijn de drie soorten aanhangwagens: het classificatiekader voor zwaar transport

Inzicht in de drie soorten trailers in de context van zwaar en gespecialiseerd transport biedt het essentiële raamwerk voor de selectie van uitrusting. De sectorindeling onderscheidt aanhangwagens voornamelijk door hun structurele ontwerp, ophangingssysteem en de vraag of ze een externe aandrijfmotor nodig hebben voor de voortstuwing.

Type 1: Conventionele aanhangwagens voor zwaar transport

Conventionele Heavy Duty Trailer-ontwerpen omvatten diepladers (lowboy-trailers), step-frame-trailers en uitschuifbare trailers die aan de voorkant worden getrokken door een zware trekker. Dit zijn wereldwijd de meest gebruikte platforms voor zwaar transport vanwege hun lagere kosten in vergelijking met hydraulische en zelfrijdende alternatieven, hun compatibiliteit met standaardtrekkers en hun beschikbaarheid via een grote wereldwijde productiebasis.

Conventionele diepladers zijn verkrijgbaar in asconfiguraties van 2 tot 10 aslijnen, met een laadvermogen van 50 ton tot meer dan 200 ton, afhankelijk van het aantal assen, de asafstand en het ontwerp van de structurele balken. De maximale wettelijke aslast in de meeste landen varieert van 8 tot 13 ton per as voor standaardtrailers. Dit betekent dat een 4-assige dieplader met een dekbelasting van 4 ton per as het gewicht over 8 aspunten verdeelt en een totaal laadvermogen van ongeveer 32 tot 52 ton kan bereiken, afhankelijk van de nationale regelgeving. Voor zwaardere lasten worden extra aslijnen toegevoegd om het aantal ascontactpunten te vergroten en de belasting per as terug te brengen tot wettelijk toegestane niveaus.

Type 2: Hydraulische platformwagens met individueel regelbare assen

Hydraulische platformtrailers, ook wel hydraulische aslijntrailers of SPMT-type platforms genoemd wanneer ze zijn uitgerust met besturing maar niet met voortstuwing, gebruiken individueel hydraulisch bediende veercilinders op elke aspositie. De hydraulische vering vervult tegelijkertijd twee cruciale functies: het laadplatform wordt actief waterpas gezet, ongeacht oneffenheden in het wegdek, en de machinist kan het gehele dek laten zakken om het laden en lossen te vergemakkelijken zonder externe hefapparatuur.

De hydraulische aslijntrailers uit de KTG-serie (KTG-3, KTG-4, KTG-5, KTG-6) vertegenwoordigen een speciaal ontworpen productlijn binnen deze categorie en bieden 3 tot 6 aslijnen in een gestandaardiseerd modulair formaat waarmee meerdere eenheden naast elkaar of achter elkaar kunnen worden gekoppeld om de specifieke platformafmetingen en het aantal assen te bereiken die nodig zijn voor de betreffende lading. Deze modulariteit is het bepalende commerciële voordeel van hydraulische platformtrailers ten opzichte van conventionele diepbedden met een vaste configuratie voor zware industriële transportcontracten waarbij de ladingen tussen verplaatsingen aanzienlijk variëren.

Type 3: Zelfrijdende Modulaire Transporter (SPMT)

De zelfrijdende modulaire transporter is de technologisch meest geavanceerde en operationeel flexibele categorie in zwaar transport. Een SPMT zelfrijdende modulaire transporter integreert een hydraulisch dek, individuele asbesturing en een ingebouwde aandrijfeenheid (diesel of elektrisch) in een modulair platform dat in elke richting kan bewegen, ter plekke kan draaien en terrein kan doorkruisen dat ontoegankelijk zou zijn voor trekker-opleggercombinaties. De aanduiding zelfrijdende modulaire trailer benadrukt het vermogen van de trailer om te werken zonder een externe krachtbron, wat van cruciaal belang is in toepassingen zoals droogdoktransfers op scheepswerven, turnarounds van industriële installaties en bruginstallaties waar toegang tot de weg voor een trekker onmogelijk is.

EEN modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

Zelfrijdende modulaire transporter: hoe SPMT-technologie werkt

De zelfrijdende modulaire transporter combineert vier technische systemen in één geïntegreerde eenheid: het structurele dekframe, het hydraulische ophangings- en stuursysteem, het kracht- en aandrijfsysteem en het elektronische controle- en synchronisatiesysteem. Elk systeem moet correct functioneren en in coördinatie met alle andere systemen zodat de SPMT veilig kan functioneren onder de extreme belastingen waarvoor hij is ontworpen.

Structureel dek en modulaire architectuur

Een zelfrijdend modulair transportdek van spmt is gemaakt van hoogwaardig staal in een rasterstructuur die de belasting tegelijkertijd over alle asposities verdeelt. Dankzij het modulaire ontwerp kunnen individuele SPMT-eenheden met een standaardbreedte (doorgaans 2,43 m per module) naast elkaar worden aangesloten om platforms van 2,43 m, 4,86 ​​m, 7,29 m of groter te creëren, en van begin tot eind met elkaar verbonden om platforms van elke praktische lengte te creëren. Eén enkele SPMT-module biedt doorgaans 4 tot 8 aslijnen in de rijrichting, en modules worden gecombineerd om te passen bij de voetafdruk en het gewicht van de specifieke lading.

Het constructiestaal dat wordt gebruikt in de constructie van zelfrijdende modulaire trailers is doorgaans staal met een hoge vloeigrens met een minimale vloeigrens van 690 MPa (100.000 psi), wat de sterkte-gewichtsverhouding biedt die nodig is om maximale ladingen te dragen, terwijl de dekhoogte zo laag mogelijk blijft om de gecombineerde hoogte van het dek plus lading te minimaliseren vanwege beperkingen van de brug- en bovenruimte.

Hydraulisch veer- en stuursysteem

Elke aspositie in een SPMT zelfrijdende modulaire transporter is uitgerust met een onafhankelijk bestuurde hydraulische cilinder die het dek boven de as ophangt. Het hydraulische systeem verbindt alle cilinders met een gemeenschappelijk spruitstuk met individuele regelkleppen, waardoor:

• EENctive deck leveling: EENs the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• Hoogteverstelling: Het dek kan voor lastoverdracht tot op grondniveau worden neergelaten en tijdens transport tot rijhoogte worden verhoogd. Het verticale verplaatsingsbereik bedraagt ​​doorgaans 300 tot 600 mm, afhankelijk van het SPMT-model.
• 360 graden asbesturing: Elke as kan onafhankelijk worden bestuurd, waardoor de SPMT in elke richting kan rijden, met een minimale straal kan draaien en krabsturen (zijwaarts rijden) kan uitvoeren zonder het dek te draaien. Dit is het vermogen dat SPMT bij uitstek geschikt maakt voor besloten industriële locaties.

Vermogen en aandrijfsysteem

De krachtbron van een SPMT zelfrijdende modulaire transporter is doorgaans een dieselmotor (of, in nieuwere modellen met elektrische aandrijving, een batterij- of brandstofcelkrachtbron) die hydraulische pompen aandrijft die zowel de ophangcilinders als de wielaandrijvingsmotoren voeden. Aandrijfmotoren op elke aswielpositie zorgen voor de voortstuwing en het remmen, waarbij het elektronische regelsysteem de koppelverdeling over alle aangedreven wielen beheert om wielslip onder de extreme belastingen te voorkomen.

Moderne zelfrijdende modulaire transportvoertuigen van SPMT bereiken rijsnelheden van 1 tot 8 km/u, afhankelijk van het gewicht van de lading, het terrein en de routegeometrie. Dit lijkt in absolute termen misschien langzaam, maar is passend gezien de schaal en de waarde van de ladingen die worden vervoerd. Een offshore-platformmodule van 5.000 ton die met een snelheid van 3 km/u beweegt, vervoert kinetische energie die equivalent is aan een volledig beladen goederentrein op lijnsnelheid, en de gecontroleerde lage snelheden van SPMT-transport zijn eerder een veiligheidskritische ontwerpparameter dan een prestatiebeperking.

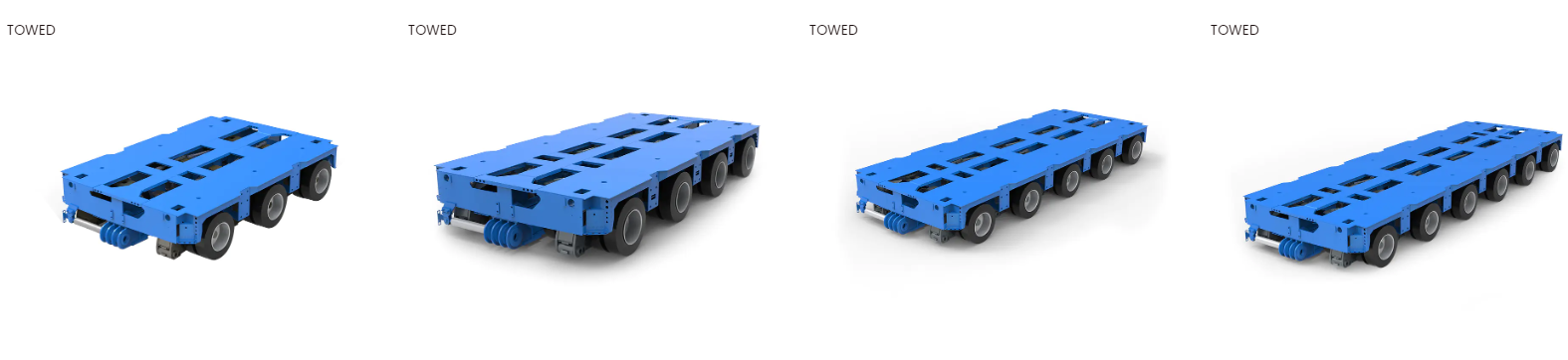

KTG hydraulische aslijntrailers: de complete specificatiegids

De hydraulische aslijntrailers van de KTG-serie vertegenwoordigen een productfamilie ontworpen voor de zware industriële transportsector, met vier standaardconfiguraties die overeenkomen met 3, 4, 5 en 6 aslijnen per trailereenheid. Elke KTG-configuratie biedt een ander laadvermogen, deklengte en een ander aslastverdelingsprofiel, waardoor de serie toepasbaar is op een breed scala aan zware transportscenario's, van grote transformatoren en drukvaten tot offshore-apparatuurmodules en havenmachines.

KTG-3 lijntrailer met hydraulische assen en 3 assen: specificaties en toepassingen

De KTG-3 hydraulische assen lijntrailer met 3 assen is de meest compacte configuratie in de KTG-serie en biedt een platform dat geschikt is voor ladingen die passen binnen een voetafdruk van drie assen en die hydraulische vering vereisen voor bescherming van de lading of voor het nivelleren van het dek, wat conventionele trailers niet kunnen bieden.

• EENxle configuration: 3 lijnen hydraulische assen, met 2 of 4 wielen per aslijn, afhankelijk van de configuratie, wat in totaal 6 tot 12 wielcontactpunten oplevert.
• Laadvermogen: Typisch een totaal laadvermogen van het platform van 60 tot 90 ton, afhankelijk van de bandenspecificatie en de staat van het wegdek.
• Dekafmetingen: Standaard dekbreedte van 2,43 tot 3,0 m, deklengte passend bij 3-assige modulelengte.
• Hydraulische veerweg: 300 tot 500 mm verticaal verstelbereik voor optimalisatie van laad- en transporthoogte.
• Beste toepassingen: Transformatoren, kleine drukvaten, industriële machines, generatorsets en transport van militair materieel waarbij de lading binnen het capaciteitsbereik van 3 assen valt.

KTG-4 lijntrailer met hydraulische assen en 4 assen: specificaties en toepassingen

De KTG-4 hydraulische assen lijntrailer met 4 assen voegt één aslijn toe aan het KTG-3-platform, waardoor het laadvermogen proportioneel wordt vergroot en de belasting over een langere contactzone wordt verdeeld, waardoor de puntbelasting op gevoelige wegoppervlakken en brugconstructies wordt verminderd.

• EENxle configuration: 4 lijnen hydraulische assen, die in totaal 8 tot 16 wielcontactpunten bieden.
• Laadvermogen: Typisch een totaal laadvermogen van het platform van 80 tot 120 ton voor standaard wegtransportconfiguraties.
• EENxle load per line: EENpproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• Beste toepassingen: Middelgrote vermogenstransformatoren (bereik van 50 tot 100 ton), petrochemische schepen, bouwapparatuur (grote graafmachines, kranen zonder giek) en machines voor havenbehandeling.
• Koppelingsmogelijkheid: De KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 lijntrailer met hydraulische assen en 5 assen: specificaties en toepassingen

De KTG-5 hydraulische assenlijntrailer met 5 assen biedt de middenklasse capaciteit in de KTG-serie en biedt een aanzienlijke toename van het laadvermogen ten opzichte van de configuratie met 4 assen, terwijl het binnen de operationele beperkingen blijft van de meeste onderzoeken naar zware transportroutes voor infrastructuur- en energieprojecten in het Midden-Oosten en wereldwijd.

• EENxle configuration: 5 lijnen hydraulische assen, die 10 tot 20 wielcontactpunten bieden.
• Laadvermogen: Typisch een totaal laadvermogen van het platform van 100 tot 160 ton.
• Totaal voertuiggewicht: Met de tarra van de trekker en de aanhangwagen bedraagt het totale bruto voertuigcombinatiegewicht (GCVW) 180 tot 250 ton, waarvoor speciale transportvergunningen en vaak routeversterking of begeleiding nodig zijn in de meeste rechtsgebieden.
• Nauwkeurigheid van het nivelleren van het dek: De hydraulische bediening houdt het dekniveau binnen plus of min 0,5 graden over alle vijf de asposities, waardoor gevoelige lading zoals transformatoren en industriële precisieapparatuur wordt beschermd tegen door kantelen veroorzaakte structurele of elektrische schade.
• Beste toepassingen: Grote stroomtransformatoren (bereik van 100 tot 150 ton), zware reactorschepen, brugliggers, offshore-modulecomponenten en verplaatsing van mijnbouwapparatuur.

KTG-6 lijntrailer met hydraulische assen en 6 assen: specificaties en toepassingen

De KTG-6 hydraulische assenlijntrailer met 6 assen is de zwaarste configuratie met één unit in de KTG-serie, die het maximale aantal assen en laadvermogen van de serie biedt in een module van standaardformaat. De configuratie met 6 assen is geschikt voor de zwaarste enkelvoudige ladingen in het bereik van 150 tot 200 ton die op de weginfrastructuur moeten worden getransporteerd zonder dat daarvoor volledige SPMT zelfrijdende modulaire transportercapaciteiten nodig zijn.

• EENxle configuration: 6 lijnen hydraulische assen, die 12 tot 24 wielcontactpunten bieden, afhankelijk van de configuratie met dubbele of superenkele banden.
• Laadvermogen: Typisch een totaal laadvermogen van het platform van 150 tot 250 ton voor standaardconfiguratie.
• EENxle load management: De 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Koppeling met meerdere eenheden: Meerdere KTG-6-eenheden kunnen achter elkaar worden gekoppeld om verlengde platforms te creëren voor zeer lange belastingen, zoals brugliggers, windturbinetorens en pijpleidingsecties met een lengte van meer dan 50 meter.
• Beste toepassingen: Extra grote transformatoren en reactoren van meer dan 150 ton, zware industriële modules, componenten van olie- en gasfabrieken, offshore logistiek in havenomgevingen en grote civiele infrastructuurelementen.

Vergelijkingstabel KTG-serie

Heavy Duty Transporter uit het Midden-Oosten: marktvereisten en bedrijfsomstandigheden

De Zware transporter uit het Midden-Oosten De markt heeft unieke kenmerken, aangedreven door de omvang van de ontwikkelingsprogramma's op het gebied van energie, petrochemie en infrastructuur in de regio. Saoedi-Arabië, de VAE, Qatar, Koeweit, Oman en Bahrein vertegenwoordigen samen een van de hoogste concentraties van de vraag naar zwaar transport per hoofd van de bevolking van welke regio dan ook ter wereld, aangedreven door de voortdurende bouw van megaprojecten op het gebied van uitbreidingen van raffinaderijen, ontwikkelingen van LNG-installaties, upgrades van energieopwekking en stedelijke infrastructuurprogramma's van uitzonderlijke omvang.

Factoren die de vereisten voor zwaar transport in het Midden-Oosten definiëren

• Extreme omgevingstemperaturen: EENmbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• Bescherming tegen binnendringen van zand en stof: Door de wind meegevoerde zanddeeltjes in de woestijnomgeving van de Golf zijn extreem fijn en schurend, en dringen niet-afgedichte lagers, hydraulische verbindingen en elektrische systemen binnen met een snelheid die niet zou voorkomen bij operaties in een gematigd klimaat. De specificaties van de Heavy Duty Transporter voor het Midden-Oosten moeten elektrische behuizingen met IP65-classificatie of hoger, afgedichte hydraulische aansluitingen en afgedichte onderhoudsvrije lagers op alle asscharnierpunten omvatten. Onbeschermde conventionele lageropstellingen vereisen frequente vervangingsintervallen, gemeten in maanden in plaats van jaren in stoffige Golfomgevingen.
• Variatie in wegkwaliteit: De routes voor zwaar transport in het Midden-Oosten variëren van eersteklas snelwegen met meerdere rijstroken met een uitstekende bestrating tot onverharde industriële toegangswegen, opstelplaatsen in haventerminals en woestijntrajecten die bouwplaatsen verbinden met de dichtstbijzijnde openbare weg. De hydraulische vering van trailers uit de KTG-serie en SPMT-platforms is bijzonder waardevol in deze werkomgeving, omdat deze actief onregelmatigheden in het oppervlak compenseert die gevaarlijke dynamische belastingen zouden veroorzaken op conventionele trailers met vaste vering.
• Grote vraag naar single-lift transport: De Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Logistiek van haven tot locatie: Veel zware ladingen die in het Midden-Oosten aankomen, komen via grote havens, waaronder Jebel Ali (VAE), King Abdul Aziz Port in Dammam (Saoedi-Arabië), Port of Sohar (Oman) en Hamad Port (Qatar). De logistieke keten voor zwaar transport, van de havenontlading tot de projectlocatie, omvat vaak zowel SPMT-operaties binnen de havenomgeving (waar de toegang over de weg beperkt is) als conventioneel wegvervoer met KTG-platformtrailers voor het weggedeelte van de reis.

Oplegger uit het Midden-Oosten: de standaardruggengraat voor commercieel transport

De Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

De Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Deze drempel vormt de commerciële grens tussen standaardopleggeractiviteiten in het Midden-Oosten en zware transportactiviteiten waarvoor gespecialiseerde KTG- of SPMT-apparatuur en de bijbehorende technische analyse, routeonderzoeken en vergunningsaanvragen vereist zijn.

SPMT versus KTG hydraulische trailer: de juiste uitrusting voor uw project kiezen

De decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Wanneer kiest u voor een zelfrijdende modulaire transporter van SPMT?

• Beperkte toegang tot het terrein waar trekker-opleggercombinaties niet kunnen manoeuvreren: SPMT-eenheden kunnen krabben sturen, ladingen op hun plaats draaien en door openingen gaan waar conventionele combinaties van trailers en trekkers niet doorheen kunnen. Voor het laden in een droogdok van een scheepswerf, het positioneren van modules op offshore topsides en het plaatsen van apparatuur in operationeel actieve industriële faciliteiten is doorgaans SPMT-capaciteit vereist.
• Ladingen boven 500 ton enkele lift: Terwijl in grote configuraties gekoppelde KTG-trailers in theorie zeer hoge brutoladingen aankunnen, wordt het operationele beheer van zeer grote KTG-opstellingen met meerdere eenheden en één enkele trekker praktisch complex boven ongeveer 500 ton. Boven dit gewicht bieden SPMT-platforms met geïntegreerde voortstuwing op elke modulepositie een beter controleerbaar lastbeheer en nauwkeurigere positioneringsmogelijkheden.
• Overdracht tussen drijvende en vaste constructies (inladen/uitladen): De self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Wanneer kiest u voor een KTG hydraulische aslijntrailer?

• Wegtransport over afstanden groter dan 5 km: SPMT zelfrijdende modulaire transporters rijden met een snelheid van 1 tot 8 km/u en zijn niet geschikt voor transport over lange afstanden. KTG hydraulische aslijntrailers die door een krachtbron worden getrokken, kunnen rijden met wegsnelheden die geschikt zijn voor de vergunningsvoorwaarden, doorgaans 15 tot 40 km/u voor zware transportbewegingen, waardoor ze de juiste keuze zijn voor transport tussen havens, spoorwegterminals en projectlocaties over aanzienlijke wegafstanden.
• Ladingen van 60 tot 250 ton die wegtransport vereisen: De KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Projecten met hoge transportfrequentie en gematigd enkelvoudig gewicht: Voor terugkerend transport van industriële apparatuur met een gewicht van 80 tot 150 ton per verplaatsing (zoals regelmatige turnaround-bewegingen van fabrieken, verhuizingen van mijnbouwapparatuur of terugkerende vervangingen van stroomtransformatoren) biedt een KTG-4- of KTG-5-trailer de meest kosteneffectieve oplossing, omdat de lagere dagelijkse bedrijfskosten in verhouding tot SPMT-huur gunstiger worden afgeschreven over meerdere verhuizingen.

SPMT versus KTG: vergelijking van beslissingscriteria

Routeonderzoek, vergunningen en constructieve engineering voor zwaar trailertransport

Elke zware transportbeweging waarbij een Heavy Duty Trailer boven de wettelijke limieten voor het bruto voertuiggewicht vereist een gestructureerd technisch proces vóór het transport dat routeonderzoek, vergunningsaanvragen en in sommige gevallen tijdelijke versterking van bruggen, duikers en wegoppervlakken langs de voorgestelde route omvat. Dit proces is geen bureaucratische overhead, maar een echte vereiste op het gebied van veiligheids- en aansprakelijkheidsbeheer: een overbelaste brug die het begeeft onder een belasting van 200 ton heeft gevolgen die geen enkele transportverzekering volledig dekt.

Vereisten voor routeonderzoek voor KTG- en SPMT-transport

Een routeonderzoek voor zwaar transport met behulp van KTG- of SPMT-apparatuur moet het volgende documenteren en beoordelen:

• Brugcapaciteit: Elke brug op de voorgestelde route moet worden beoordeeld op compatibiliteit met het voorgestelde bruto voertuigcombinatiegewicht en de aslastconfiguratie. Originele ontwerptekeningen, actuele inspectierapporten van de structurele staat en de geschiedenis van de verkeersbelasting zijn vereiste input. Voor routes in het Midden-Oosten zijn veel bruggen oorspronkelijk ontworpen volgens de Europese of Amerikaanse belastingnormen op snelwegen uit de jaren zeventig en tachtig, en hun feitelijke resterende capaciteit onder specifieke configuraties voor zware voertuigen vereist een onafhankelijke structurele technische analyse.
• Ruimte boven het hoofd: EENll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• Wegbreedte en draaicirkel: De swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Staat van de bestrating en draagvermogen: Zachte of beschadigde wegoppervlakken kunnen tijdelijke loopsporen van staalplaat, grondverbetering of route-afwijking vereisen om permanente schade aan het wegdek te voorkomen en om verlies van voertuigstabiliteit op zachte grond te voorkomen. Dit is met name relevant voor toegangswegen in het Midden-Oosten door recentelijk opgehoogd woestijngebied.

Veelgestelde vragen

1. Wat is een heavy duty trailer en waarin verschilt deze van een standaard bedrijfstrailer?

Een Heavy Duty Trailer is een transportplatform dat speciaal is ontworpen voor ladingen die het laadvermogen van standaard commerciële vrachttrailers overschrijden, doorgaans meer dan 40 ton laadvermogen, met gespecialiseerde structurele, ophangings- en stuursystemen voor het veilig vervoeren van te grote, te zware of structureel gevoelige vracht. Standaard commerciële aanhangwagens (diepladers, schuifzeilen, koelunits) zijn ontworpen voor ladingen tot 24 tot 28 ton laadvermogen in de meeste markten, maken gebruik van conventionele bladveren of luchtvering en kunnen worden aangesloten op standaard opleggerschotels. Heavy Duty Trailers maken gebruik van sterkere staalconstructies, hydraulische vering en configuraties met meerdere assen voor de verdeling van de lading, en vereisen vaak speciale vergunningen voor elke transportbeweging boven de wettelijke gewichtslimieten.

2. Wat zijn de drie soorten aanhangwagens die worden gebruikt in het zwaar transport?

De three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Hoe werkt een zelfrijdende modulaire transporter?

Een spmt zelfrijdende modulaire transporter werkt door het integreren van onafhankelijk bestuurde hydraulische veercilinders op elke aspositie (die het dek waterpas maken en de lading gelijkmatig overbrengen, ongeacht het terrein), individuele hydraulische wielaandrijvingsmotoren die voor voortstuwing en remmen zorgen, 360 graden asbesturing bij elke asgroep die beweging in elke richting mogelijk maakt, en een elektronisch synchronisatiesysteem dat alle hydraulische en aandrijffuncties over meerdere gekoppelde modules coördineert. Het resultaat is een platform dat extreem zware lasten kan dragen met een positioneringsprecisie op de millimeter, terwijl gevoelige lading tijdens de transportbeweging wordt beschermd tegen kantelen of schokbelasting.

4. Wat maakt de activiteiten van zware transporteurs in het Midden-Oosten anders dan het zware transport in Europa of Noord-Amerika?

De activiteiten van Heavy Duty Transporter in het Midden-Oosten verschillen van zwaar transport in een gematigd klimaat, voornamelijk door de vereisten voor extreme omgevingstemperaturen (tot 50 graden Celsius, waarvoor hydraulische oliën op hoge temperatuur en grotere koelsystemen nodig zijn), de vereisten voor bescherming tegen het binnendringen van zand en stof (IP65 of hoger voor alle elektrische en hydraulische componenten), de uitzonderlijke omvang van individuele vrachtgewichten die worden aangedreven door de projectenpijplijn in de energiesector van de Golf, en de frequente combinatie van havengebaseerde SPMT-operaties en weggebaseerd KTG-trailertransport binnen één logistieke projectketen. Apparatuur die niet specifiek is geconfigureerd voor de omstandigheden in de Golfstaten zal voortijdige storingen ondervinden in de hydraulische, elektrische en mechanische systemen wanneer deze wordt gebruikt tijdens piekzomeromstandigheden in het Midden-Oosten.

5. Wat is het maximale laadvermogen van een KTG-6 hydraulische aslijntrailer?

De KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Heb ik voor het gebruik van een hydraulische aslijntrailer van KTG een speciale vergunning nodig?

Ja, in vrijwel alle rechtsgebieden wereldwijd is voor elke voertuigcombinatie die het standaard wettelijke maximale bruto voertuiggewicht (doorgaans 40 tot 65 ton, afhankelijk van het land) overschrijdt, een speciale transportvergunning vereist voordat deze op de openbare weg mag worden vervoerd. Voor KTG-trailers in elke asconfiguratie boven KTG-3 die substantiële ladingen vervoeren, zijn in de meeste markten vergunningen vereist. Het vergunningsproces vereist doorgaans de indiening van voertuigspecificaties, routeonderzoeksdocumentatie, beoordelingsrapporten van de brug en een voorgesteld transportschema, met goedkeuring van de relevante snelweg- en transportautoriteit voordat de verplaatsing begint. In rechtsgebieden in het Midden-Oosten worden vergunningen afgegeven door het Ministerie van Transport in elk land.

7. Kan voor alle zware transportklussen een hydraulische KTG-trailer worden gebruikt in plaats van een SPMT?

Nee, hydraulische aslijntrailers van KTG kunnen de SPMT zelfrijdende modulaire transporters voor alle zware transporttoepassingen niet vervangen. De belangrijkste beperkingen van KTG-trailers vergeleken met SPMT zijn hun vereiste voor een externe aandrijfmotor voor voortstuwing (die de toegang op krappe locaties beperkt), hun conventionele stuurbereik van de trailer (dat krabsturen en rotatie ter plaatse voorkomt) en hun lagere maximale praktische laadvermogen voor bewegingen met één lift boven ongeveer 500 ton. SPMT is specifiek vereist voor laad- en uitlaadoperaties in havens, het positioneren van besloten industriële locaties en elke toepassing waarbij het transportplatform moet manoeuvreren in richtingen of door vrije ruimten die onmogelijk zijn voor een trekker-opleggercombinatie.

8. Wat is het verschil tussen een zelfrijdende modulaire transporter en een zelfrijdende modulaire trailer?

De terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Hoe verhoudt de KTG-5 zich tot de KTG-6 voor het transformatortransport in het Midden-Oosten?

Voor het transport van stroomtransformatoren in het Midden-Oosten is de keuze tussen de KTG-5 hydraulische assen lijntrailer met 5 assen en de KTG-6 hydraulische assen lijntrailer met 6 assen afhankelijk van het transformatorgewicht en de aslastlimieten die gelden voor de specifieke transportroute. Transformatoren in het bereik van 100 tot 150 ton vallen doorgaans binnen de KTG-5-capaciteit, terwijl transformatoren van meer dan 150 ton KTG-6-capaciteit of tandemgekoppelde configuraties vereisen. Voor de meest voorkomende gewichten van grote nettransformatoren in energie-infrastructuurprojecten in het Midden-Oosten, die variëren van 100 tot 250 ton, dekt de KTG-5 de lichtere eenheden en de KTG-6 de zwaarste eenheden, waardoor beide essentiële onderdelen zijn van een complete Middle East Heavy Duty Transporter-vloot voor de logistiek in de energiesector.

10. Welk constructiestaal wordt gebruikt in Heavy Duty Trailers en waarom is dat belangrijk?

Heavy Duty Trailers, waaronder de KTG-serie en SPMT-platforms, maken gebruik van zeer sterk constructiestaal met minimale vloeisterktes die doorgaans variëren van 460 MPa tot 690 MPa (vergeleken met 235 MPa tot 355 MPa voor standaard constructiestaal in conventionele trailers). Dit hogesterktestaal zorgt ervoor dat de structuur van de oplegger extreme belastingen kan dragen binnen een dekdikte en een totaalgewicht dat het eigen leeggewicht van de oplegger zo laag als praktisch haalbaar houdt, waardoor het netto laadvermogen dat de oplegger kan vervoeren binnen een bepaalde limiet voor het bruto voertuiggewicht wordt gemaximaliseerd. Voor activiteiten in het Midden-Oosten moet de staalspecificatie ook rekening houden met de hogere gebruikstemperaturen, waarbij standaard constructiestaal een lichte vermindering van de vloeisterkte kan ervaren bij aanhoudende temperaturen boven de 100 graden Celsius, wat kan optreden in woestijnomgevingen met hoge omgevingstemperaturen wanneer het stalen dek wordt blootgesteld aan directe zonnestraling zonder lading of schaduw erboven.
